Intellian-V240M

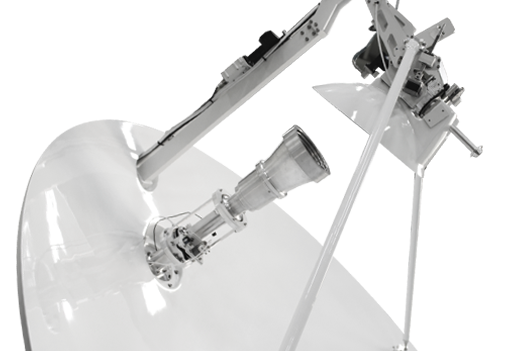

Intellian v240M
2.4米多频带
C-和Ku波段反射器
v240M
性能v240M是世界
v240M

卓越的灵活性

今天的船只必须在全球范围内运作,并从一个海洋转移到另一个海洋,不要拖延。灵活地使用不同的频段或在区域内的不同卫星之间进行选择或在港口中进行选择是一个引人注目的优势。

Intellian v240M通过其专利的C-和Ku波段服务之间的自动切换提供了这些优势,确保世界各地任何地方的可靠连接。

v240M功能背景1

天线的高效率,偏移馈电反射器和超宽仰角可以在几乎任何地方,即使在极高纬度地区也能实现极好的连接。

v240M亮点
在几秒内自动切换C-和Ku波段。
在C波段工作时自动切换圆形和线性极化
RF开关调制解调器调解器
使用Aptus Web进行远程管理。使用支持Wi-Fi的ACU,可使用Aptus Mobile或PC进行本地控制。
无陀螺卫星搜索功能,无需从指南针输入。
通过自动诊断功能节省安装和维护时间,内置频谱分析仪功能。
支持极高和低仰角(-20°至+ 120°)
双VSAT中介器集成了两个VSAT天线来对抗车载阻塞区。
全球300多个Intellian服务和支持中心提供3年全球保修。





传统的MultiBand解决方案仅通过在单个天线罩内安装2.4m C波段反射器和1.2m Ku波段反射镜来部分满足市场需求。仅安装一个天线的好处是清楚的。然而,Ku波段的性能较低,C-和Ku波段之间的切换时间要慢得多。



Intellian的v240M在两个频段提供卓越的2.4m性能,提供更快的下载速度,Ku波段的离岸覆盖增加,以及最终用户和服务提供商对链路经济性的显着改善。此外,切换时间从一分钟降低到仅仅秒。 一个天线 两个频段。2.4米的表现。

v240M功能背景2

  v240M特点
 通过Aptus网络进行远程访问
  • 内置Web界面:远程升级,自动诊断,频谱分析功能
  • 通过车载网络远程访问Intellian天线(包括TVRO)
 全球运营,一个天线
  • 配备Intellian专利的全球PLL LNB的标准,能够从全球任何VSAT卫星接收全系列的工作频率。
  • 自动切换Ku波段的Co-pol和X-pol。
 无陀螺操作
  • 船舶航行装置无需输入。
  • 快速安装以减少安装时间。自动弓补偿功能在Aptus。
 全球卫星图书馆
  • 通过Aptus预先安装了具有一键远程更新功能的详细卫星数据的数据库。
  • 可定制的特定网络卫星图书馆。
 开放平台兼容性
  • 与所有主要服务提供商完全兼容。
  • 使用Aptus在简单的下拉菜单中提供预配置的调制解调器设置。
 可选双调制解调器
  • 适用于冗余调制解调器环境。
  • 可以为C-和Ku波段使用单独的调制解调器。
 支持25W至200W的BUC
  • 可调式安装支架和柔性波导设计使安装任何BUC简单。
  • 通过接收预配置的天线系统节省额外的安装成本和集成时间。
 光纤链路模块
  • 使用单根光纤将天线连接到ACU,信号损失不超过2000m。
  • 通过提供更多的安装位置的灵活性来简化安装。
 自动光束切换(ABS)
  • 通过来自iDirect和Comtech的ROSS开放式天线管理(ROAM)协议的OpenAMIP协议支持ABS。
 可选双VSAT调停器
  • 通过无缝地切换两个天线,确保不间断的宽带通信。
  • 与两个天线控制单元(ACU)同时通信。适用于冗余天线环境。
 全球支持
  • 全球超过300家Intellian服务和支持中心。
 3年全球保修
  • 行业领先的3年零件和工艺保证,为所有天线系统提供2年的劳动保障,确保您的硬件投资放心
  • 新的保修政策(3年零件和2年劳动)仅适用于2017年1月1日之后购买的产品



产品型号
v240M多频段天线,仅C波段圆形+ Ku波段线性,不带BUC
零件号
VM2-240
v240M多频带天线,C波段圆形和线性+ Ku波段线性,w / o BUC
零件号
VM2-241
C-BAND BUC选项
Comtech 100W EXT(PS1.5-100C)
P / N
VCM-1023
Codan 100W EXT(7710H-W / E-AC / EX)
P / N
VC1-2108
Agilis C波段50W STD(INTELSAT)-ALB 190系列
P / N
VCM-1024
KU BAND BUC选项
NJRC Ku-band Mini-16W EXT(NJR8319UNM)
VCM-1025
Agilis Ku波段25W STD-ALB 129系列
P / N
VCM-1026
RADOME&ANTENNA
天线罩高度
414厘米(162.9英寸)
天线罩直径
390厘米(153.5英寸)
反射器直径
240厘米(94.5英寸)
重量
880kg(1940磅)变量w / RF组件
稳定的PEDESTAL大会
基座类型
3轴(方位角,高程,交叉)
方位角范围
无限
高程范围
-15°〜120°
跨度范围
±30°
电机制动系统
高程,十字架
反射器和进料组件
TX频率
5.85GHz〜6.425GHz / 13.75GHz〜14.5GHz
TX增益C波段
中频带41.9dBi
TX增益Ku波段
49dBi @ Mid band
RX频率
3.625GHz〜4.2GHz / 10.7GHz〜12.75GHz
RX增益C波段
38.6dBi
RX增益Ku波段
48dBi
G / T C波段
20.3 dB / K(晴空,30˚海拔)
G / T Ku波段
28.2 dB / K(晴空,30˚海拔)
BUC电源
C波段40〜200W,Ku波段8〜40W
极化C波段
圆形或圆形和线性
极化Ku波段
线性(Cross Pol&Co Pol)
天线控制单元
尺寸(宽×深×高)
43.1厘米×38.1厘米×4.4厘米(17英寸×15英寸×1.7英寸)
重量
3.5公斤(7.7磅)
显示
2行40字符图形VFD模块
船舶陀螺仪接口
NMEA / NMEA2000
调制解调器接口
以太网端口/ RS-232C / I / O端口
调制解调器协议
iDirect,Comtech,SatLink,休斯,吉拉特
远程管理
Wi-Fi操作
电力需求
100〜240V交流,50〜60Hz,1A
