lntellian i9P船载卫星电视系统产品






Intellian.cn-船载卫星电视产品






lntellian-I4










lntellian i9P

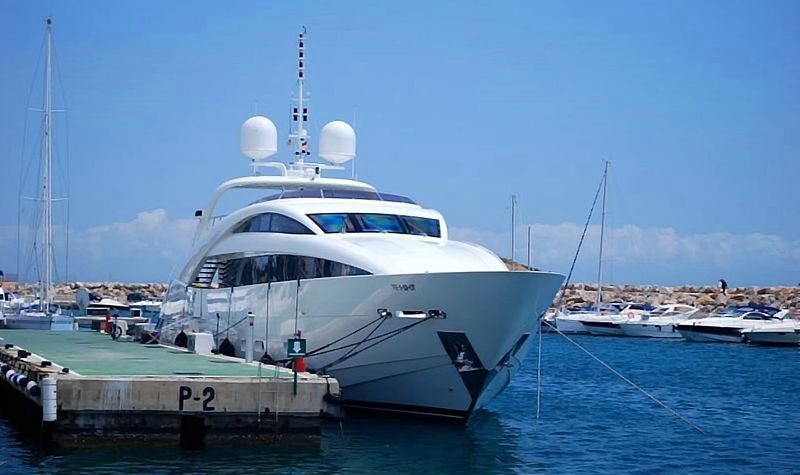

lntellian的i9提供延伸覆盖的卫星电视接收,适合大型娱乐或商业船只。lntellian i9P具有集成GPS和自动倾斜控制功能,可在最恶劣的海况下实现最快速可靠的卫星跟踪。



With its patent pending innovations in Wide Range Search (WRS) and Dynamic Beam Tilting (DBT) technologies, even without any superfluous motion sensors, the i9P can always guarantee to offer the crystal-clear satellite TV receptions with CD quality sound even in the roughest weather conditions at sea.



i9标配lntellian的全球通LNB,是过去十年TVRO天线技术最重要的进步之一。这个突破性的专有设备在全球范围内接收多波段和多极化的Ku波段卫星电视服务。船舶操作员不再需要手动将天线圆顶内的LNB切换出来,或者当船只从一个地区到另一个地区行进时重新接线系统。



i9亮点
i9W版本配备了lntellian的全球通LNB,提供全球运营
i9P版本配备了自动歪斜控制,可在更广泛的操作区域内实现更好的卫星跟踪
自动卫星切换功能,用于遥控器上的多颗卫星
与世界各地领先的卫星电视服务提供商兼容
30°/秒转速可确保高速和汹涌海域的信号跟踪
设计简单,无需外部罗盘或速率传感器
内置GPS可以实现更快的信号采集
内置高清模块,适用于Ku波段
With its patent pending innovations in Wide Range Search (WRS) and Dynamic Beam Tilting (DBT) technologies, therefore, even without any superfluous motion sensors, the i6/i6P can always offer the most precision tracking capabilities and superior quality of satellite signal receptions in the extremely rough conditions at sea.

特点

Fully Automated System 全自动化系统

Automatic satellite search and identification function.卫星自动搜索和识别功能。

2-axis step motor for manipulating the pedestal.3轴步进电机的底座为操纵。

High Quality Antenna 高品质天线

85cm diameter of parabola-type antenna for receiving Ku-Band(10.7 ~ 12.75GHz)天线直径85厘米的抛物线型接收Ku波段(10.7〜12.75GHz)



satellite signal.卫星信号。

LHCP/RHCP or Horizontal/Vertical polarization. LHCP / RHCP或水平/垂直极化。

Enabling powerful signal gain.启用有力的信号增益。

Unsurpassed Dynamic Tracking 无与伦比的动态跟踪

Dynamic Beam Tilting(DBT) by rotating sub-reflector with high speed BLDC motor.动态梁倾的无刷直流电动机的高转速。

Fastest Search Algorithm 最快的搜索算法

Wide Range Search(WRS) algorithm.大范围搜索算法。

Statistical search algorithm.统计搜索算法。

DVB (Digital Video Broadcasting) Signal Identification DVB(数字视频广播)信号识别

High speed identification employing a DVB decoder.高速识别DVB解码器。

QPSK demodulator lock for DSS signal.决策支持系统的QPSK信号解调器。

New Antenna Control Unit 新的天线控制单元

Easy satellite information change and update.卫星信息的变化和更新。

Easy antenna status check and automatic diagnosis.简易天线状态检查和自动诊断。

Easy antenna control using PC interface.简易天线采用PC控制接口。

Reliable power supply to the antenna.可靠的电力供应给天线。

Embedded HD module and TriSat function.嵌入式高清模块和特里萨特功能。



Diagram

i9特点
 全自动系统
  • 自动卫星搜索和识别功能
  • 2轴高速跟踪系统
 高性能天线
  • 90厘米直径的抛物面天线,用于接收Ku波段卫星信号
  • 内置HD模块,用于Ku波段高清电视接收
iQ²:快速安静的技术
  • iQ²技术可让您快速调节,保持牢固的信号锁定,并享受您最喜爱的电视节目安静
  • 宽范围搜索算法可在任何地方提供最快的信号采集



 天线控制单元
  • 简单查看卫星信息和控制
  • 简单的天线状态检查和自动诊断



 多接收机能力
  • 多个接收器和电视机可以使用多开关或lntellian多卫星接口模块连接,
  • 可以选择主接收机来控制目标卫星
  •  内置GPS
  • i9在天线单元内部包含一个内置GPS,用于更快的信号采集。
 时尚Radome
  • 120厘米的天线罩天线罩直径
  • 天线重量小于60公斤
 三年全球保修
  • 行业领先的3年零件和工艺保证,为所有天线系统提供2年的劳动保障,确保您的硬件投资放心
  • 新的保修政策(3年零件和2年劳动)仅适用于2017年1月1日之后购买的产品

产品型号
919S
i9P美国/加拿大系统
919SDM
i9P (解码器+多路开关)
919L
i9P拉丁美洲系统
919Q
i9P墨西哥/欧洲系统
919AA
i9P美洲系统
919W2
i9W World系统
物理
天线罩高度
121厘米
天线罩直径
113厘米
反射器直径
85厘米
重量
57公斤
环境
工作温度 范围
-25°C〜55°C(-13°F〜131°F)
储存温度 范围
-40°C〜80°C(-40°F〜176°F)
水入口
IPX6
认证
CE / FCC
保证
3年零件和2年劳动
性能
接收频率
Ku波段:10.7〜12.75 GHz
极化
RHCP / LHCP,垂直/水平
最低EIRP
44 dBW
方位角范围
680°
高程范围
-15°〜90°
船运
卷±25°,间距±15°
滚动和间距响应率
30°/秒
转速
30°/秒
射频输出
双/四输出
天线控制单元
尺寸(宽×深×高)
18厘米×21厘米×5 厘米
重量
1.5公斤
显示
2行20字符VFD模块
控制键
5个集成按钮
电源输入
9.0〜30.0V直流(典型值30W,最大50W)
GPS接口
内置

lntellian i9 / i9P规格

Physical

Dimensions (diameter x height)尺寸(直径x高)

108 x 110 cm (42.5"x 43.3") 113× 120厘米(42.5“× 43.3”)

Weight重量

55 kg ( 121.2 lbs) 55公斤(121.2磅)

Antenna Dish天线碟

85 cm (33.5") 85厘米(33.5“)

环境

Operating Temp.工作温度。 Range范围

-25˚C to +55˚C ( -13˚F to +131˚F) -25˚C至+55˚ç(-13˚F至131˚F)的

Storage Temp.储存温度。 Range范围

-30˚C to +70˚C ( -22˚F to +158˚F) -30˚C至+70˚ç(-22˚F至158˚F)的

Shock休克

27G, 11msec 27G款,11毫秒

Approved核准

CE and FCC CE和FCC

表现

Frequency频率

Ku-Band(10.7 ~ 12.75 GHz)Ku波段(10.7〜12.75GHZ)

Minimum EIRP最小的EIRP

44 dBW 44dBW

Azimuth Range方位角范围

680˚ 680˚

Elevation Range高程范围

-15° to +90° -15 °至+90 °

Ship's Motion船舶运动

Roll ±25˚ , Pitch ±15˚辊± 25˚,间距± 15˚ Roll ±25˚ , Pitch ±15˚

Roll & Pitch Response Rate轧辊,磨回应率

30˚ / second 30˚/秒

Turn Rate转弯率

30˚ / second 30˚/秒

Position Repeatability位置重复精度

0.1˚ 0.1˚

LNB高频头

Dual Output / Quad Output双输出/四输出

亚洲单位(天线控制单元)

Dimensions尺寸

178 x 217 x 54 mm (7" x 8.5" x 2.1")178 x 217 × 54毫米(7“× 8.5”× 2.1“)

Weight重量

1.2 kg (2.6 lbs)1.2公斤(2.6磅)

Display显示

2 Line 20 Character VFD Module2线20字符VFD模块

Control Key控制的关键

5 Integrated Push Buttons五综合推按钮

Serial Interface串行接口

19200bps 8,N,1,EIA,RS-232C

Power权力

Input : DC 9.0~30.0V (Typ. 30W, Max 50W)输入:DC 9.0〜30.0V(典型值30瓦,最大功率50W)

GPS Interface GPS接口

Built-In (NMEA 0183 GPS)内置(全球定位系统的NMEA 0183GPS)

Remote Control Interface远程控制接口

Available可用
